冷卻塔降噪處理

---

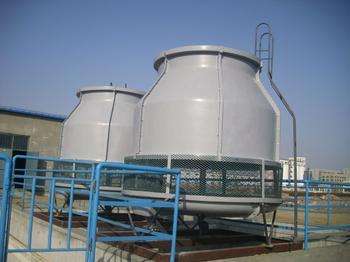

　　冷卻塔是利用空氣同水的接觸(直接或間接)來冷卻水的設備。是以水為循環冷卻劑，從一個系統中吸收熱量并排放至大氣中，從而降低塔內溫度，制造冷卻水可循環使用的設備。

　　一、冷卻塔的內部結構

　　支架和塔體是外部支撐，填料為水和空氣提供盡可能大的換熱面積。冷卻水槽位于冷卻塔底部，接收冷卻水。收水器回收空氣流帶走的水滴。進風口是冷卻塔空氣入口。軸流風扇用于誘導通風冷卻塔，軸流/離心風扇用于強制通風冷卻塔。

　　二、冷卻塔的冷卻辦法

　　將熱水噴撒至散熱材料表面與通過之移動空氣相接觸。此時，熱水與冷空氣之間產生顯熱之熱交換作用，同時部分的熱水杯蒸發，亦即蒸發水汽中蒸發潛熱被排放至空氣中，最后經冷卻后的水落入水槽內，利用泵浦將其傳送至熱交器中，再予吸收熱量。

　　三、冷卻塔噪聲的評價指標

　　當前，對冷卻塔噪聲有兩種不同的評價指標，一為針對冷卻塔設計和生產廠家的國家產品標準GB/T7190.1-1997，GB/T190.2-1997《玻璃纖維增強塑料冷卻塔》，標準對不同循環水量與型號規定用戶的國家標準GB3096-2008《聲環境質量標準》，標準對不同環境區域規定聲級。

　　四、冷卻塔噪聲主要來源

　　1、風機進排氣噪聲

　　2、淋水噪聲

　　3、風機減速器和電動機噪聲

　　4、冷卻塔水泵，配管和閥門噪聲

　　五、冷卻塔降噪處理方法

　　1、消聲墻，在冷卻塔進風兩側面和頂部出風設置消音百葉。隔音墻可以做整體密封跟局部消音墻兩種。

　　冷卻塔隔音墻組件有立柱、單元板塊、其他連接件等，冷卻塔聲屏障材質有鋁板、噴塑板、PC板等多種選擇。冷卻塔聲屏障的常用規格：屏體尺寸500*2000mm，采用1.2mm厚的鍍鋅板，厚度為100mm，上部帶折角，冷卻塔聲屏障立柱為125 H型鋼，高度視現場冷卻塔高度而定，表面處理采用熱鍍鋅+噴塑，聲屏障穩固方面，加增斜撐。在彩鋼板，鋁板或者噴塑板，PC板中間加入吸音棉。吸音棉是一種人造無機纖維。采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、硼砂等化工原料熔成玻璃。在融化狀態下，借助外力吹制式甩成絮狀細纖維，冷卻塔隔音墻，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現出許多細小的間隙。

　　重要的是結合現場原有冷卻塔的擺放位置以及冷卻塔占用空間及通風條件，在不影響冷卻塔進風的條件下，在冷卻塔頂部和四周設置消聲墻，另外在冷卻塔頂部和兩側面敞開位置設置消進風百葉，進風百葉結構尺寸及間距適中，進風消聲百葉結構詳見冷卻塔服飾圖紙，此消音百葉基本吸收了冷卻塔進風面風噪和填料間過水聲音，由于消音百葉之間有足夠的進風空間，基本不會影響冷卻塔的熱力性能。

　　2、冷卻塔的運行噪音頂部加導流片法(消聲靜音箱或者消聲彎頭)

　　消聲導流片法及特點在冷卻塔進風口安裝消聲導流片，通過消聲導流片的消聲作用，來減少冷卻塔噪聲對外界的影響，也稱為消聲器法。理論及試驗表明其降噪量可以達到35dB(A)，甚至更高。在降噪量15—2OdB(A)時，與聲屏障造價相當，在20dB(A)以上降噪量時是可選方案，結構緊湊，不占建筑物額外場地，基本無須維護。阻抗復合消聲器是指將聲吸收和聲反射恰當?shù)亟M合起來的消聲器。它同時既有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。雖然消聲器和消聲百葉可以大幅降噪，但在設計時要綜合考慮散熱性能和動力性能才行。結構不合理就達不到降噪目的，流阻太大會影響冷卻塔工作，降低制冷能力。動力性能設計不好也會增加阻力，甚至?xí)a(chǎn)生混響噪聲。

　　聲波的距離衰減規律落水噪聲隨距離的衰減特性符合半球面波在傳播過程中隨著能量分布的擴大而衰減的規律，其“點聲源” 的距離衰減規律為距離每增加一倍聲能衰減 6dB。用公式表達即為：L1-L2= 20 lg(r2/r1)

　　式中：L1，L2——離聲源邊緣由近及遠二個測點的聲級值，dB;

　　r2/r1——遠、近二個測點分別到聲源邊緣的距離之比。

　　當 r2/r1=2時，lg(r2/r1)=0.3010，于是 L1-L2= 20 lg(r2/r1)=6 dB。冷卻塔為“點聲源”的起始位置

　　如果由于音源點的距離受音點的距離范圍直接影響噪音傳播衰減系數：λ，距離由近及遠時，高頻噪音衰減較大，低頻噪音傳播距離較遠，低頻噪音雖然不是很響，也會直接影響到業主。針對此實際情況，可以對冷卻塔的傳播噪音進行改變傳播方向如下圖所示：

　　安裝隔聲屏障時主要注意的是隔聲屏障離冷卻塔百葉進風口的距離在1m左右以保冷卻塔換氣進風口不受阻，從而使冷卻塔冷卻效果更好，為防止噪聲繞射而影響消聲導流片的聲學效果，可以在消聲導流片附近安裝一定長度的聲屏障，起到輔助降噪作用。

　　總之，可以對現場進行詳細勘察，并結合實際情況，對冷卻塔進行塔外的降噪措施，根據理論計算依據結合實際經驗，采用內外結合對冷卻塔噪音降到最佳范圍。

---

　　相關問答：

　　問：冷卻塔降噪 如何對冷卻塔進行降噪處理?

　　答：冷卻塔降噪處理解決方案：針對冷卻塔噪音來源，主要有排風口風扇噪音、淋水噪音、減速機和電機噪音、水泵噪音。

　　1、消聲器:在冷卻塔排風扇進出氣口安裝消聲器，可有效的控制噪音。

　　2、設置隔聲罩：冷卻塔進排氣口噪音、淋水噪音、減速機和電動機的機械噪音可以安裝隔聲罩，把噪音控制在隔聲罩內，減弱噪音量。

　　3、采用消聲墊：將消聲墊鋪放在冷卻塔的下塔體用金屬網支撐或者鋪放在接水盤上，能降低淋水噪音。

　　4、其他。(具體可按實際情況增設隔聲減震措施)特別注意：在冷卻塔噪音治理的同時，要根據實地情況充分考慮冷卻塔的運行通風需要，保證降噪設備安全。

---

　　問：冷卻塔聲屏障為什么隔音效果好

　　答：冷卻塔聲音處理有幾個辦法，設計生產過程，可以直接通過選用不同的風機電機減速機，大限度降低噪聲。

　　如果已經安裝，就需要用附加設備來降噪，方法也有兩個：

　　第一，就像提問者說的，用隔音屏障，不讓噪聲傳遞出來，但是這樣做往往會影響通風，進而影響冷卻塔效果所以還有另一種辦法

　　第二，消聲，就是采用可吸收聲波能量的材料，在盡可能不影響通風的情況下，消除噪聲。
